恒温恒湿实验室标准设计要求

恒温恒湿实验室主要检测纸张检测、涂料检测、包装检测、精密加工、计量恒定、三坐标检测、科研检测等,恒温恒湿实验室建设包括恒温恒湿实验区、缓冲间、空调间。各实验室区域应在同一建设平面内。

恒温恒湿实验室标准设计要求

1)恒温恒湿实验室技术要求:

1、恒温恒湿技术要求

a.符合IOS、GB标准。

b.各恒温恒湿实验室:温度为设定值±0.1℃,相对湿度为设定值±(1~2)%,风速0.25m/s

2、实验室对房屋建筑要求

a.建筑物周围无强磁场、震动、热源、异味、污染等。

b.建筑物层高应在2.8m以上(梁下净高度)。

c.门窗的要求尽量减少门窗数量及保温措施。

2)满足实验室使用功能的基本要求:

a.送风方式一般采用为孔板式,上送风,下回风。

b.室内净高度为2.5~2.8m。

c.无窗,减少门的数量。

d.新建实验室的恒温室内不设上下水、供暖管线设施。改建实验室的恒温室内上下水、供暖管线设施应按规范作隔热防潮处理。

e.实验室内的消防不可使用喷淋系统,如需安装建议使用气体灭火系统。

3)空调机房建设要求:

a.应建在有外墙的位置。

b.独立供电系统和接地系统。

c.设有上下水,下水作防异味处理。

4)保温墙体的要求:

吸水率不大于10%,热绝缘性能优,耐水性能好,阻燃难燃,绿色环保、尺寸稳定性能好的材料。

恒温恒湿实验室设计基本要求

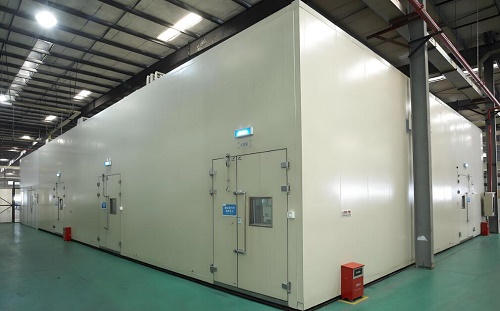

1、实验室装修:要求严格的保温隔湿性能,建议实验室四个立面采用彩钢复合板,顶和底面采用PE保温板进行保温隔湿处理;对于透视窗,要求采用双层真空玻璃窗。

2、实验室空调:实验室空调是温湿度控制的心脏,要求精度高,故障率低。所以必须要求空调能调节制冷量,市面上已有两种方式:一种是变频调节;另一种是冷冻水调节方式。

变频调节:实际上就是通过改变供电性质而改变压缩机的功率,让压缩机实现低负荷工作或者过负荷工作,同时调节制冷系统的节流量,所以必须添加非常多的繁琐的环节,而且各环节必须完美匹配,否则出现故障。现实也的确如此,故障率非常高。

冷冻水型机组:采用7℃左右的冷水作为冷源,通过电动阀开大或者关小来控制水流量,从而轻易控制制冷量,而电动阀结构象家用水龙头一样简单,所以故障率几乎为零,控制效果最为稳定。通合理计算房间的热湿负荷和空气露点来匹配好风量、冷量、加热量、加湿量,在通过PLC控制各个部件的无级调控,在选择灵敏度高线性好的传感器,可以做到温度±0.1℃,湿度±1%以内。此种方式需要通过每个实验室的实际面积和负荷来进行计算匹配,所以没有标准成型机组,都为定制加工型。一般都用组合式空调箱组合配比来实现,所以缺点是占地面积较大。

3、通风方式

通风方式经历过好几个历史阶,从最初的底出风,到上自然送风,到上散流器送风,到最先进的上风管+微孔天花送风,下地板回风方式,整个实验室送风柔和、均匀,温湿度控制非常稳定。

4、新风系统

新风系统的第一作用是为工作人员提供生理新鲜空气,其对实验室温湿度的稳妥定性也功不可没,也是必不可少的设备:为了让实验室不受外界的干扰,必须向实验室提供新风,以保持实验室气压为正,这样外界的空气进入不了实验室,确保实验室长年温湿度稳妥定。

恒温恒湿实验室自控系统要求:

针对恒温恒湿实验室这一控制对象的特殊要求,为满足工作环境需要的恒温度稳定性,为工作人员提供一个舒适的工作环境,同时兼顾到节能环保的设计理念。

自动化控制系统在硬件选择上,要求敏感度高,可靠性好的产品。从末端的传感器、执行器到控制层的控制器,上位监控系统的监控平台都选择工业级的产品。

自动化控制系统在硬件选择上,有多年实践经验的专业工程师根据不同应用场合的系统,设计出各具特点的专业控制软件。

为了尽可能减少因设备故障给用户造成的损失,自动化控制系统设计有GPRS远程协助软件系统。尽可能的保证实验室的安全可靠运行。

恒温恒湿实验室空调系统要求:

恒温恒湿实验室对空调系统的要求,有别于普通办公室或公共区域的空调系统,有其特殊性,不同用途的实验室对于实验要求的温度、湿度以及控制精密的要求都各不相同,具体邀请应参照各行业标准。

部分行业检测温湿度标准:

恒温恒湿实验室空调设计的依据为各行业相关的国家标准及行业标准,根据这些相关的标准,结合用户的要求等多方面因素,组织专业的暖通设计人员进行设计,在满足用户的使用要求的同时,最大限度的保证为工作人员提供一个安全、舒适、节能的工作环境。

恒温恒湿实验室设计规范:

《采暖通风与空气调节设计规范》 GB50019(2003)

《生物安全实验室建筑技术规范》GB/T50346-2004

《民用建筑电气设计规范》JGJ16-2008

《实验室建设设计规范》GB / T50073-2001

《微生物实验室和生物医学实验室通用安全准则》WS233-2002

《建筑给水排水及采暖工程施工质量验收规范》GB50242-2000

《实验室施工及验收规范》GJ71-1990

《建筑给排水设计规范》GB50015-2003

《建筑电气工程施工质量验收规范》GB50303-2002

《通风与空调工程施工质量验收规范》GB50243-2002

《暖通空调制图标准》GB/T50114-2001

《实验室技术要求验收规范》GB/T37140-2018
