P2+实验室净化改造设计技术方案说明

一、P2+实验室设计依据：

1、《实验室生物安全通用要求》GB-19489-2004

2、《洁净厂房设计规范》GBJ50073-2001

3、《生物安全实验室建筑技术规范》GB50346-2004

4、《洁净室施工及验收规范》JGJ71-90

5、《通风与空调工程施工及验收规范》GB50243-2002

二、P2+实验室设计范围：

本次建设所涉及的内容包括：实验室送排风、空调、压力显示报警、风量自动控制、监控、通讯、配电、数据传输、电子连锁、照明等系统和室内墙体、地面进行装修改造，实验室洁净度要求为万级。

三、P2+实验室技术方案说明：

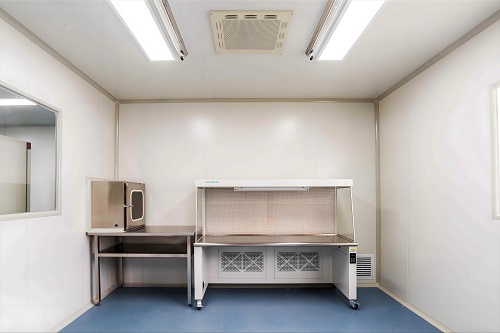

1、实验室结构装修：实验室的吊顶及围护隔断均采用聚苯乙烯夹心彩钢板，厚度为50mm，钢板为宝钢0.5mm，（彩钢板优点是重量轻、机械强度高、防水及保温性能好）；墙角处及墙与地面、墙与顶板之间夹角均采用铝合金圆弧阴阳过渡及密封，所有配套铝合金型材均采用电泳型材，以防止以后实验室长期使用消毒时导致铝材氧化。实验室地面采用进口塑胶PVC地板无缝连接，具有耐酸碱腐蚀、抗磨损及防滑等特点。

2、各实验间洁净度、压力梯度：实验室改造面积约118㎡，其中污染区： 实验操作室面积约为24.8㎡，洁净级别为10000级，换气次数不小于40次/小时，房间压差为－40Pa（对大气）；消毒灭菌间面积约为5.5㎡，洁净级别为100000级，换气次数不小于40次/小时，房间压差为－40Pa（对大气）；二次缓冲间面积约为3.9㎡，洁净级别为100000级，换气次数不小于30次/小时，房间压差为－30Pa（对大气）；半污染区面积约为13.98㎡，洁净级别为100000级，换气次数不小于30次/小时，房间压差为－20Pa（对大气）；洁净走廊间面积约为9.73㎡，洁净级别为100000级，换气次数不小于30次/小时，房间压差为＋10Pa（对大气）；准备间面积约为28.14㎡，洁净级别为100000级，换气次数不小于30次/小时，房间压差为＋10Pa（对大气）；缓冲间面积约为4.95㎡，洁净级别为100000级，换气次数不小于30次/小时，房间压差为＋10Pa（对大气）；內更淋浴室面积约为5.12㎡，无洁净要求、设独立排风，换气次数不小于10次/小时；在实验室隔壁设独立监控室及空调机房间。

3、实验室气流组织方式：从安全角度考虑本系统设计为全新风定向直流系统，生物安全实验室采用全新风顶送单侧下排形式，气流方向为洁净区流向污染区（从缓冲更衣区→淋浴室→次更衣→洁净走廊→准备间→半污染区→一次缓冲→穿防护服→二次缓冲→ 操作室→生物安全柜）。实验室外空气经过空调处理后通过中效风机过滤箱过滤，通过管道再经过房间高效过滤器过滤后送入房间，再通过装有高效过滤器的排风口通过排风管道由高效过滤排风箱二次高效过滤后，经臭氧物理灭菌后排至室外。

4、空调系统：生物安全实验室采用1台恒温恒湿空调机组，制冷量为41kw，制热量为49kw，提供冬夏季冷热负荷；在冬季尖峰时增加启动1台50kw的电加热器，以满足冬季热负荷。

5、实验室送排风系统： 实验操作室、二次缓冲、半污染区、一次缓冲及准备间、清洁更衣区、洁净走廊，采用一套送风机组，一套排风机组，利用送排风风量比维持房间负压，防止有害污染物外泄。其中排风机组采用双风机，一用一备，在运行排风风机发生故障时能连锁启动备用风机，以保证实验室能连续正常运转，不妨碍正常的实验工作。

6、房间压力显示、报警系统：实验室设压力显示及超压、欠压报警系统。当室内压力超过或小于设定压力的30%时，报警器就会发出声光报警，提醒实验工作人员。

7、电子连锁系统：实验室所有缓冲间采用电子互锁门。当缓冲间任一道门打开时，与之互锁的另一道门无法打开（采用断电开式电子锁），以防止两道门同时打开实验室失压。在所有门上均安装进口闭门器能自动关闭。

8、风量自动控制系统：实验室内主要实验间房间送风主管上安装进口机械动作式（无故障）定风量调节阀。房间高效排风口安装变风量调节阀，随着高效过滤器阻力变化，由室内的压力传感器把信号反馈给压力控制器，压力控制器控制风阀执行机构开启度调节风量，保持实验室内压力恒定。

9、防气流倒灌系统：生物安全防护实验室新排风设置电动密闭阀（连锁送排控制）风机以防止关机时空气回流，并能封闭消毒。

10、实验室物品进出：实验操作所需的物品、器械等须通过半污染区与准备间相连的不锈钢传递窗（带紫外线杀菌灯）进入；实验室废弃物在实验操作室就地高压消毒后，经消毒灭菌室二次高压灭菌后通过与污物缓冲室相连的不锈钢传递窗（带紫外线杀菌灯）传出后再处理。

11、实验室气体管道连接：生物安全防护实验室内安装实验用气管接头、阀门；以避免仪器用气的钢瓶直接放入实验室操作区内。

12、数据传输系统：生物安全防护实验室内安装网络线、电话传真线以便实验数据能传至室外。

13、监控系统：生物安全防护实验室内设闭路电视监控录像系统。监控系统由1台主机3个变焦摄像头组成，分别控制 实验室操作间、半污染区、准备间，主机安装在中央控制室内；便于观察各实验间的操作过程，又能避免参观人员进入实验室。

14、通讯系统：对讲系统组成：由设置在中央控制室及各个实验间的一带二电话机组成。

15、门禁系统：在准备时门入口安装一套进口的指纹密码锁。可将实验人员的指纹记入数据库，并可根据需要对数据进行调整，确保实验室安全。

16、配电系统形式及配置：

1)、系统形式为TN-S 220V/380V 3φ5W配电系统，采用专线馈线供电。配电室设总配电箱一台，送排风专用连锁启动、停止配电箱一台，控制送排风风机及连锁备用风机，照明控制箱一台，控制实验室照明、插座、生物安全柜。各实验室照明全部采用气密式净化灯具，吸顶安装，同时每个房间至少有一组净化灯带应急电源。实验室每个出口处设置发光的指示标志灯。实验室内设置紫外线杀菌灯。

2)、生物安全实验室内生物安全柜配有（1小时）UPS不间断电源，以防止突然停电时能有应急处理和撤离时间。

3)、室内各用电点位置及高度在施工时均可按用户要求调整。其它各电气线路均穿阻燃PVC管敷设在彩钢板吊顶上和夹心层内。

本文未详之处按现行有关施工及验收规范执行。
