化学实验室通风橱的应用及设计要求

一、通风

实验室内应有良好的通风，必要时应设空调。

在要求空调恒温的实验室内，空气应保持正压。为了排除室内余热并控制适当的正压值，可在实验室门下部设置可调活动孔板，适当地送出室内空气。

从事放射性物质、毒物、致癌物、传染性微少物、有腐蚀性的易挥发液体等工作的实验室，为了不使有害物质向外扩散，空内空气均应保持负压，并应利用适当的装置(例如通风柜、排风设备等)将有害空气排出室外。在排出之前应使用过滤材料(或其它合适的设备)将空气中的有害物质除掉，以免造成环境污染。

走廊、会议室、办公室等不进行化学品操作的地方，应保持空气新鲜。这些地方相对于化学或微生物学实验室应保持一定的正压。

实验室相对于走廊应保持适当的负压，要有足够的空气进入室内。化学反应中所生成的烟雾，应用适当的方法进行吸收处理或在稀释后排向室外。应避免污染空气从通风柜倒流入室内或引起交叉污染。

所有化学实验室均应安装通风柜，以排除在操作过程中所产生的有毒烟雾或易燃气体(或蒸汽)，不使污染室内空气。此外，通风柜也可提供进行安全操作的场所。

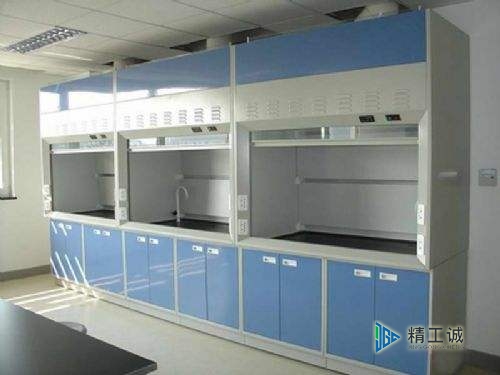

二、通风柜

1、种类

(1)顶抽式，结构简单，易于制作，较为常见，在柜中靠顶部处没有挡板，适用于放热实验(如加热或产生大量热的实验操作)。但应注意，对于非放热实验，由于操作口风速不匀，近台处易产生旋涡，所以不宜采用此种通风柜。

(2)狭缝式，在顶部和后侧中、下部(或仅下部)设有排风狭缝，可与柜同长。上部缝宽约3、2厘米，下部缝宽约4、5厘米并高出台面17、5厘米。此式通风柜操作口风速均匀，使用效果较好。

(3)带旁通式，在操作口上方前壁上设置进气缝，柜门升起时被盖住，柜门接近关闭时启开，经进气缝的空气量增大，可使操作口风速大致保持稳定，适于由通风柜排除室内空气的需求。

(4)供气式，设辅助风机由室外将总排风量的60~70％空气直接送入柜内或操作口排气使用，其余再由室内供给，从而可减少室内空气的排出量，适于带空调的实验室，以求节省能量。但应注意操作口气流的均匀性，防止柜内形成涡流(可用金属丝网减速)。

(5)自然通风式，常用于低危毒水平的加热操作，利用室内外温差自然通风，使气体由排风管直接从柜顶排至室外。管顶设筒形风帽，以防进入异物。排风管应有足够的高度(例如6米以上)。此种通风柜结构极简单，易于保养，又不耗电，但不适于高毒操作。

2、配置

当实验室较窄时，不得在房间窄向面积的两侧面对面地修建通风柜，以防妨碍室内空气的正常流通。

有空调时，通风柜应设于气流下风向，以免干扰气流的组织。

通风柜窗口与实验室出入通道之间应有一定的距离，一旦通风柜内发生事故(起火、爆炸、泄出有毒气体等)，室内人员在撤出实验室时不致因此而遭受危害。

在设计实验室时，对于通风柜的数量也应有周密的考虑。

3、构造

(1)操作口柜门，柜门可以为上下扯式、平扯式等。平扯式适于较长的操作口或放化实验(门上可带手套孔)，其使用和维修均较方便，在实验时应注意闭门操作，以防产生涡流。上下扯式可用插销孔固定门扇，更方便的是用平衡锤(例如铅制)通过活轮轴(带滚珠轴承或尼龙滑轮)由尼龙绳(或不锈钢丝绳、合成树脂保护钢丝绳等)牵动，使柜门门扇在上蜡的滑槽内上下滑动。门扇下设橡皮条作为缓冲，此外也可将门扇四角装设金属凸头，搁在门旁两边扁铁槽托内进行定位，并由上凸头在槽内滑动。除上述之外，柜门还可取摇开式或上悬式等类结构。如为自然通风柜，有害物毒性不大，操作又频繁时，也可考虑不设柜门。观察窗宜用安全玻璃或有机玻璃(不小于6毫米)制成。

(2)工作台面，工作台面的用料要求与实验台相同，常可用钢筋泥凝土(现捣或预制板)或压制石棉水泥，为了提高对试剂的耐腐蚀性能，可用白瓷砖(或耐酸瓷砖)或不锈钢贴面，但不得使用木台面，台面外缘宜抬高约20毫米，以防污水外溢，一般不宜用带坡度台面。

放射性工作台面应能承受铅屏蔽的荷重(通常要求能支承一吨荷重)，台面材料宜用不锈钢，或在一般工作台面上铺一层厚滤纸并衬以不透水衬垫，另外配合使用不锈钢盘或耐酸瓷盘，以防溶液外溅造成污染。 操作汞的工作台面应无缝隙。

(3)柜壁，侧壁和前壁的固定部分均宜用玻璃，可用5毫米厚的玻璃，安全玻璃则更好，在破碎时仍与塑料夹层粘合在一起，钢化玻璃虽有较好的耐热冲击性能(250℃以下，嵌丝玻璃与安全玻璃则为50℃以下)，但因可飞散碎块(虽无棱角)，所以不适于易爆物的操作。操作氢氟酸宜用有机玻璃，但应注意不使之受高热或机械损伤，不能用嵌丝玻璃，因其强度小于末配钢丝的等厚玻璃，且碎块飞出时带有钢丝钩，更易伤人，在必要时可在前壁下口设聚氯乙烯引水槽。

壁面骨架和门可用木材，碳钢，不锈钢等材料制作。钢筋泥凝土因施工不便，不宜采用。

后壁可用白瓷砖，耐酸瓷砖贴面，以便清洗。有爆炸危险的通风柜，更要求能便于清洗。

挡板可用聚氯乙烯、石棉水泥(上涂环氧树脂)、厚玻璃或不锈钢等材料制成，色宜浅白，便于识别烟雾颜色。挡板应便于装卸、清洗或更换。如用玻璃，可用60厘米宽玻板对接，用夹板支承，使用聚氯乙烯挡板时，应防过度受热。挡板宜用不锈钢支承，一般不宜用木料，否则至少应涂两次环氧树脂。

(4)附属装置，通风柜内应设冷水、压缩空气、真空等管道，龙头设于侧壁靠通风柜外缘处。阀门宜设于台面前缘下或操作口外框上，也可以设在柜旁管道井的壁面上，电源插座、照明开关；排风机开关均应装在柜外。

柜内宜用荧光灯照明，通常可用40瓦。为防腐蚀，应设在柜外顶部灯盒内，下部用透明材料(如6毫米有机玻璃)罩护，并配用氯丁橡胶垫圈防止腐蚀性气体侵入。灯盒宜涂白漆或使用白色有机材料锻层(如聚氯乙烯)。

柜下通常可设贮酸柜，内衬聚氯乙烯，配有聚氯乙烯盘子，也可用瓷砖贴面。

(5)基本尺寸，通风柜工作台面的高度应适当，可根据操作性质，工作人员的一般高度，内装仪器设备的高度等具体条件作适当的选择。一般可取85—90厘米的高度。

操作口高度为80厘米，过低会妨碍视线。柜内净高1.2—1.5米或更高。柜的上部宜装管道检修柜，封至平顶，以免积灰。

通风柜深度有利于增进气流的均匀性，不宜过浅，可取75—85厘米或稍深。

通风柜每单元长度为1.2—1.8米，不宜过狭。必要时可用多单元(如2.4—3.6米)，中间可设间壁或活络问壁(或不设)。

狭缝式通风柜的中、下缝尺寸要相等，条缝处风速宜不低于5米／秒。挡板后的风道宽度应不小于缝宽的两倍。
